Zweibeine – Bipods

Struktur und Aufbau

Die Zweibeine werden den Kundenanforderungen entsprechend nach folgenden Kriterien zusammengestellt.

Lage

Über dem Lauf montiert (12.00 Uhr)

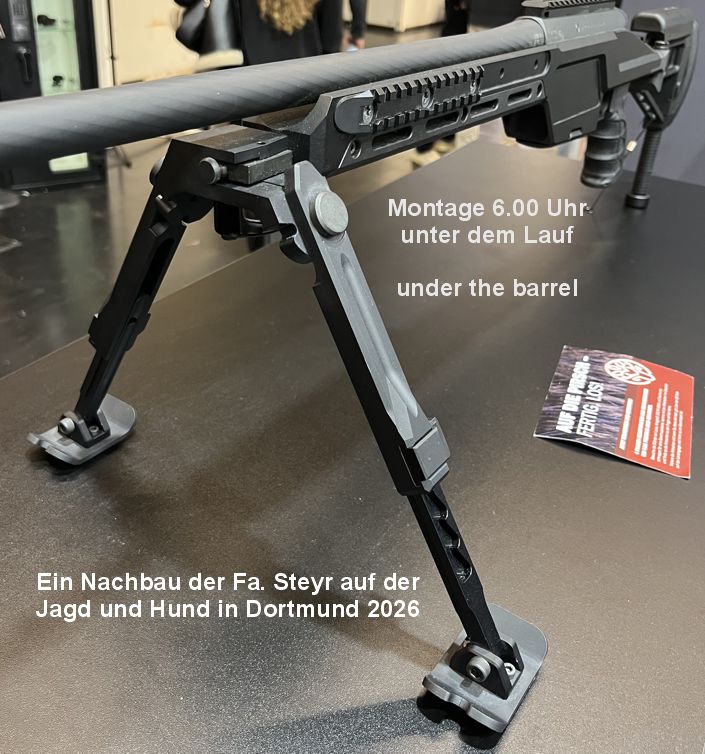

Unter dem Lauf montiert (06.00 Uhr)

Stellungen

Drei Positionen

eingeklappt nach vorne
Ausgeklappt nach unten 90°
Eingeklappt nach hinten)

Fünf Positionen

eingeklappt nach vorne
ausgeklappt 45° nach vorne
Ausgeklappt 90° nach unten
ausgeklappt 45° nach hinten
eingeklappt nach hinten

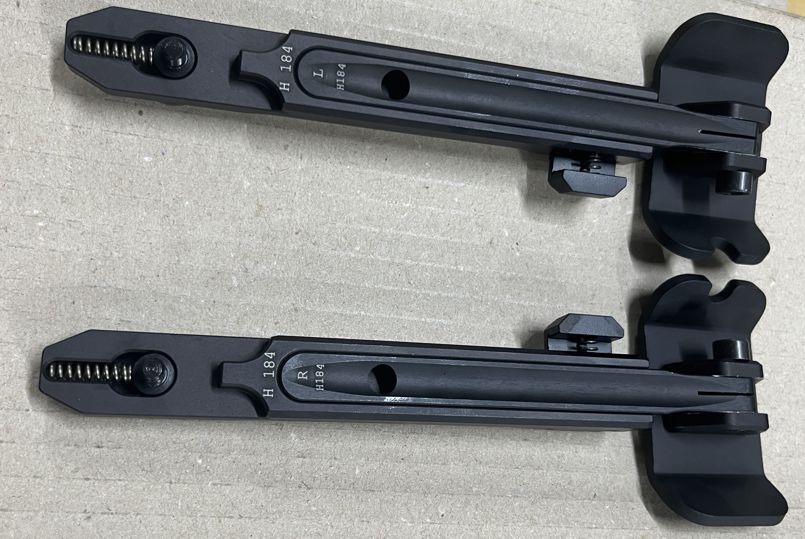

Beine – Längen

Das Paar besteht aus einem rechten und meinem linken Bein. Drei Längen stehen zur Auswahl.

kleinsten Ausführung von 171mm auf 208mm

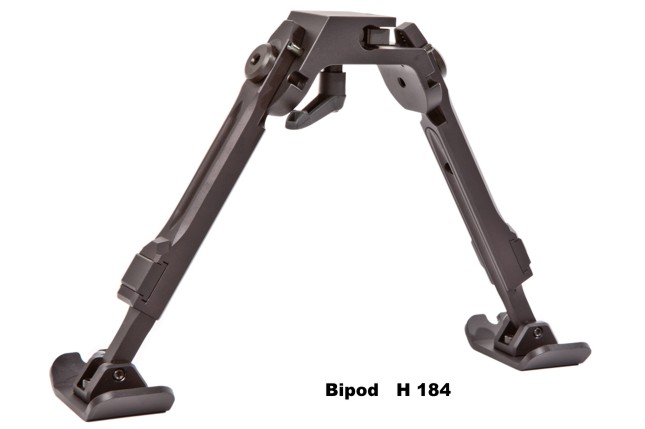

mittleren Ausführung von 184mm auf 236mm
höchsten Ausführung von 210mm auf 287mm

Die Höhenmaße sind gemessen, im ausgeklappten Zustand (90°), von der ebenen Auflage bis Oberkante Knoten.

Knoten

Das mittlere Verbindungsstück (Knoten Brücke) wird in vier verschiedenen Ausführungen gefertigt.

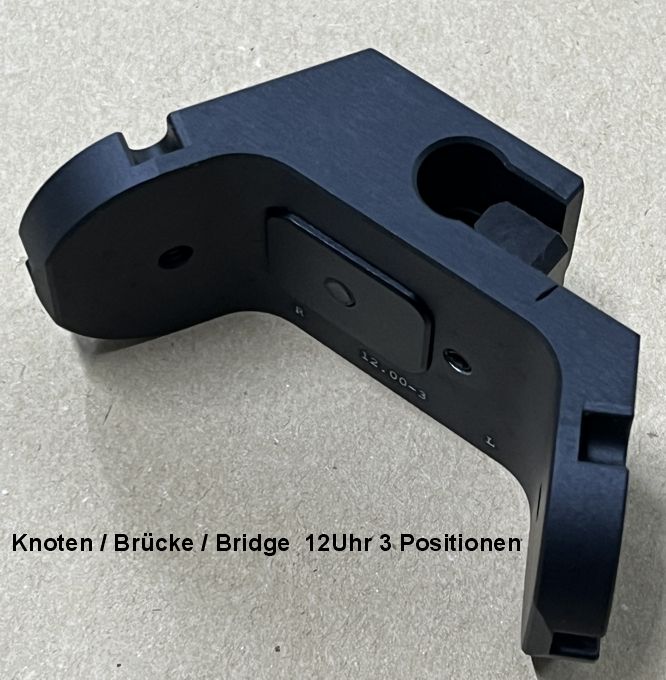

12.00 Uhr drei (3)Positionen

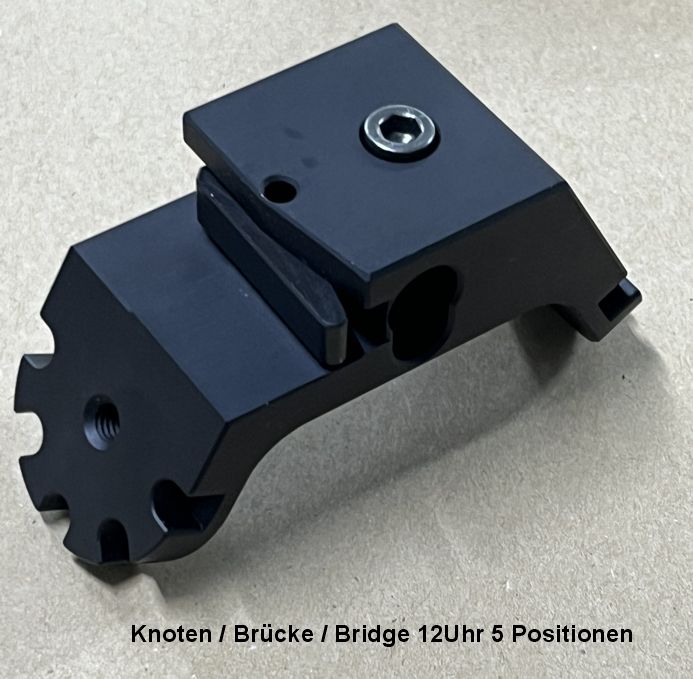

12.00 Uhr fünf(5) Positonen
06.00 Uhr drei(3) Positonen
06.00 Uhr fünf(5) Positonen

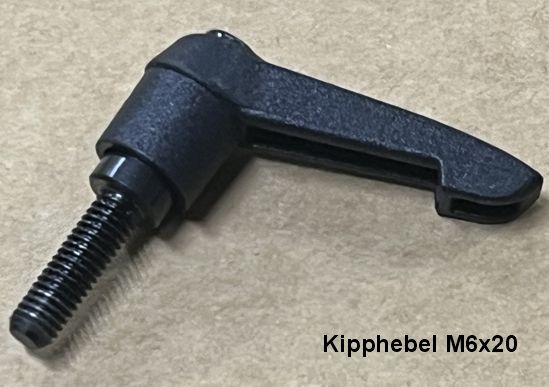

Die 6.00Uhr Knoten werden mit einem handelsüblichen Kipp Hebel M6x20 auf den Dorn Durchmesser 11 mm geklemmt.
Bei der 12.00 Uhr Variante ist das technisch nicht möglich, hier wird mit einer Inbusschraube M6x20 mit einem Inbusschlüssel 5 mm geklemmt.

Adapter

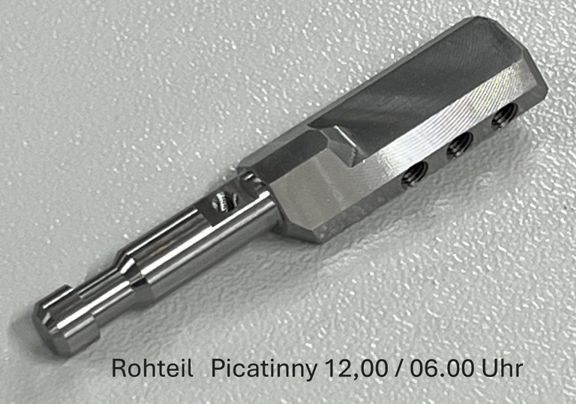

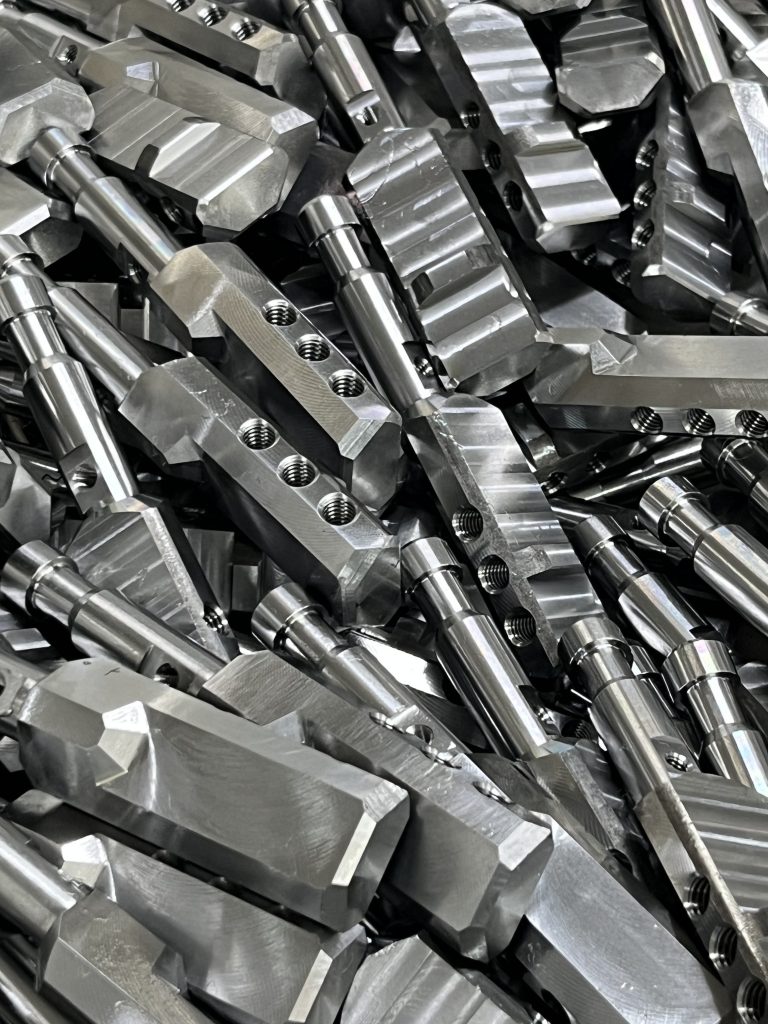

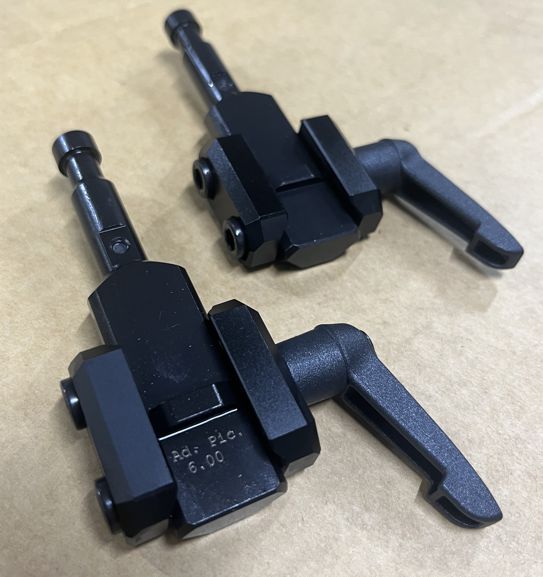

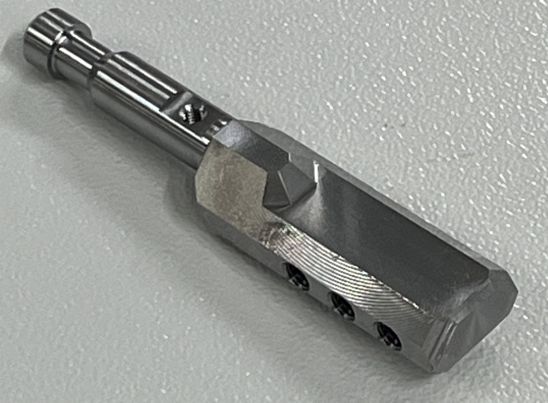

Adapter Picatinny auf Versapod- Zapfen 11mm

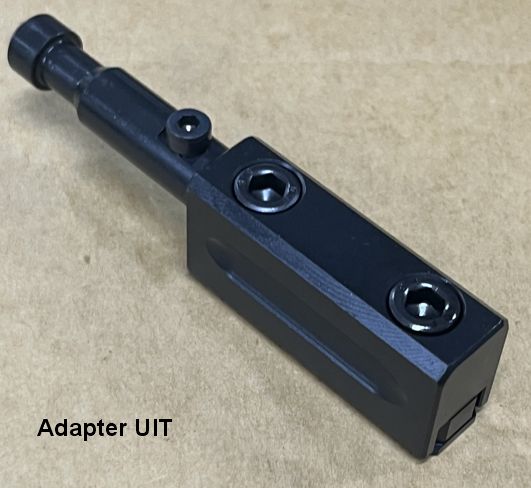

Adapter UIT auf Versapod- Zapfen 11mm
Adapter RPR auf Versapod- Zapfen 11mm
Adapter M-Lock auf Versapod- Zapfen 11mm

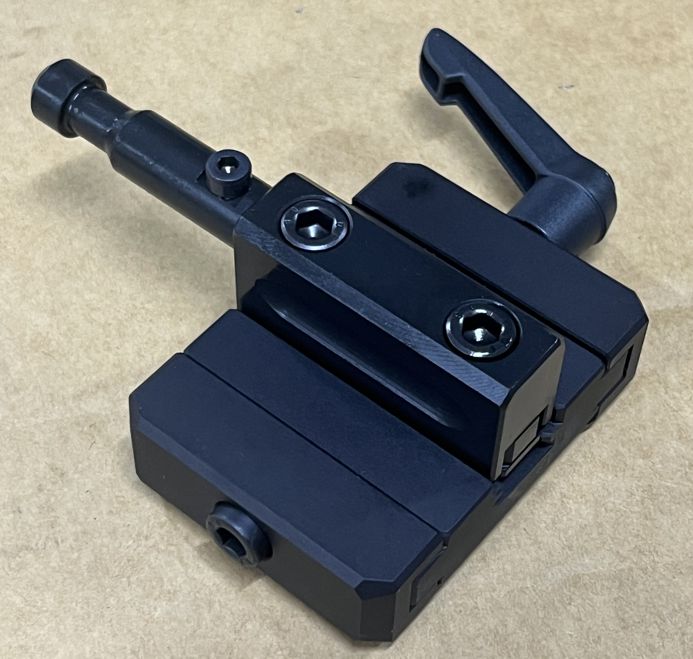

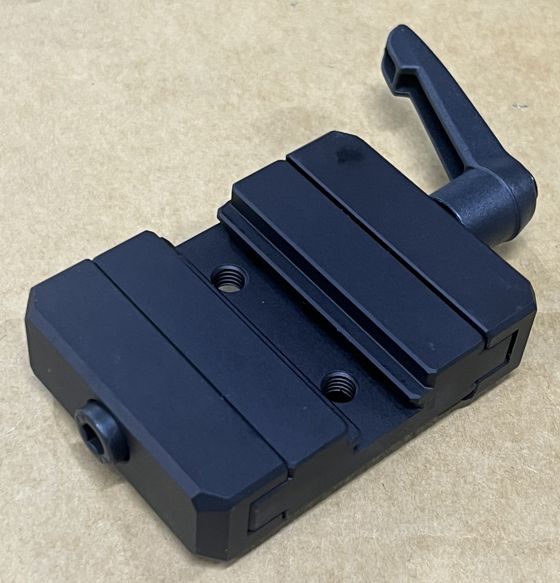

Adapter ARCA auf UIT Schiene
